PROFESSIONELLE BAUWERKSABDICHTUNG STATT BAUSCHÄDEN

Eine Bauwerksabdichtung schützt Gebäude und Bauteile dauerhaft vor dem Eindringen von Wasser und Feuchtigkeit. Sie ist ein wesentlicher Bestandteil der Gebäudehülle und trägt dazu bei, die Bausubstanz, die Gebrauchstauglichkeit und den langfristigen Wert eines Bauwerks zu erhalten.

Je nach Lage und Nutzung eines Gebäudes kann die Abdichtung unterschiedlichen Feuchtigkeitseinwirkungen ausgesetzt sein. Dazu zählen unter anderem Bodenfeuchte, nichtdrückendes Sickerwasser, aufsteigende Feuchtigkeit, Grundwasser, drückendes Wasser, Niederschlagswasser oder Spritzwasser. Die Bauwerksabdichtung muss deshalb immer auf die jeweilige Wasserbeanspruchung und die konkrete Einbausituation abgestimmt werden.

Besonders sensibel sind Bereiche, an denen die Abdichtung unterbrochen oder konstruktiv anspruchsvoll wird. Dazu gehören Fugen, Rohr- und Leitungsdurchführungen, Anschlüsse, Sockelbereiche sowie Übergänge zwischen Bodenplatte und Wand. Gerade dort können Undichtheiten entstehen, durch die Feuchtigkeit in die Konstruktion gelangt.

Eine fachgerecht geplante und ausgeführte Bauwerksabdichtung bildet deshalb eine möglichst geschlossene und dauerhaft wirksame Schutzebene. Sie hilft, Feuchteschäden, Schimmelbildung, Korrosion, Schäden an Dämmung und Innenausbau sowie hohe Sanierungskosten zu vermeiden und leistet damit einen wichtigen Beitrag zur Dauerhaftigkeit, Energieeffizienz und Werterhaltung eines Gebäudes.

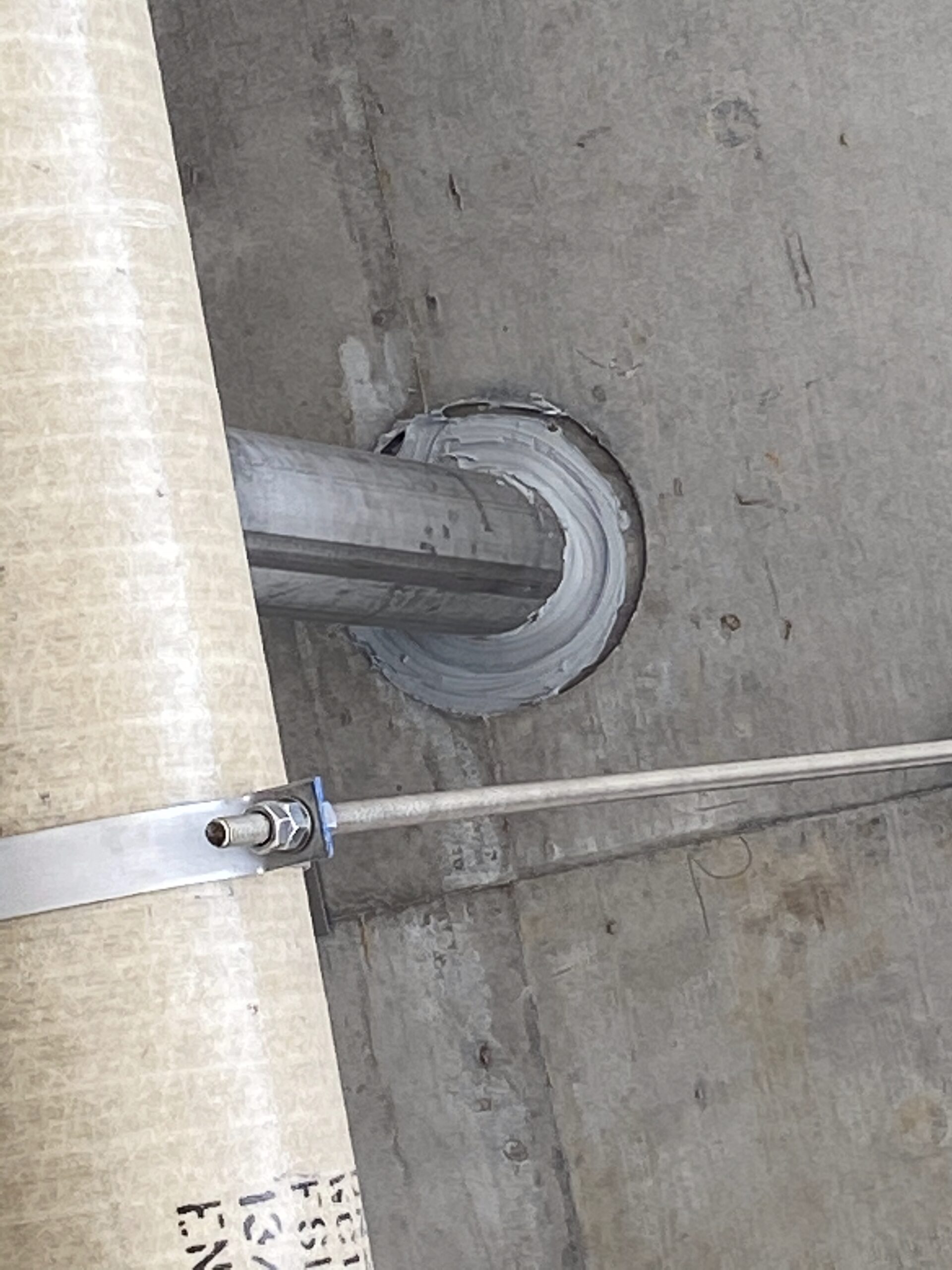

Rohrdurchführungen gehören zu den besonders sensiblen Bereichen einer Bauwerksabdichtung. Überall dort, wo Rohre oder Leitungen durch eine Bodenplatte, Wand oder andere Bauteile geführt werden, wird die geschlossene Abdichtungsebene des Gebäudes unterbrochen. Deshalb muss die Durchführung so ausgeführt werden, dass auch an dieser Stelle dauerhaft kein Wasser oder keine Feuchtigkeit in die Konstruktion eindringen kann.

Entscheidend ist eine sichere Verbindung zwischen Rohrdurchführung und Bauwerksabdichtung. Je nach Abdichtungssystem kann die Durchführung beispielsweise in Bitumenbahnen oder eine entsprechende Dickbeschichtung eingebunden werden.

Bei den Rohrdurchführungen von diboFLEX ist die Abdichtung bereits in das Bauteil integriert. Rohrmuffe und Flansch bilden eine einteilige Konstruktion, zusätzlich ist ein fixer Mauerkragen vorhanden. Der bitumierte Flansch ermöglicht es, Bitumenbahnen direkt mit der Rohrdurchführung zu verschweißen. Dadurch lässt sich die Durchführung ohne zusätzliche aufwendige Anschlusskonstruktionen in die Abdichtungsebene integrieren.

Eine fachgerechte Ausführung ist besonders bei Bodenplatten, Kellerwänden und erdberührten Bauteilen wichtig, da dort neben Bodenfeuchte auch drückendes Wasser auftreten kann.

Eine möglichst geschlossene Abdichtungsebene ist die Grundlage einer zuverlässigen Bauwerksabdichtung. Rohr- und Leitungsdurchführungen stellen dabei besondere Herausforderungen dar, weil die Gebäudehülle an diesen Stellen konstruktiv durchbrochen wird.

Werden die Übergänge zwischen Rohr, Durchführung und Abdichtung nicht dauerhaft dicht hergestellt, kann Wasser in das Bauteil oder die angrenzenden Konstruktionen eindringen. Mögliche Folgen sind unter anderem feuchte Keller, Schäden an Dämmung und Innenausbau, Korrosion, Schimmelbildung oder aufwendige Sanierungsmaßnahmen.

Besondere Aufmerksamkeit benötigen Durchführungen in Bodenplatten, Keller- und Außenwänden sowie erdberührten Bauteilen. Dort können unterschiedliche Wasserbeanspruchungen auftreten – von Bodenfeuchte und Sickerwasser bis hin zu drückendem Wasser.

Aus diesem Grund sollte die Abdichtung einer Rohrdurchführung nicht als separates Detail betrachtet werden, sondern als Bestandteil des gesamten Abdichtungssystems. Lösungen wie diboFLEX verfolgen diesen Ansatz mit einer bereits integrierten Abdichtung. Durch die einteilige Konstruktion aus Rohrmuffe und Flansch sowie die direkte Verbindung mit Bitumenbahnen oder Dickbeschichtungen können kritische Übergänge und zusätzliche Arbeitsschritte reduziert werden.

Für Rohrdurchführungen in Bodenplatten und Kellerwänden sollte ein System gewählt werden, das auf die jeweilige Wasserbeanspruchung abgestimmt ist und sich sicher in die Bauwerksabdichtung integrieren lässt. Besonders bei erdberührten Bauteilen können neben Bodenfeuchte auch Sickerwasser oder drückendes Wasser auf die Konstruktion einwirken.

Die diboFLEX T-Serie wurde als universell einsetzbare Rohrdurchführung für unterschiedliche Gebäudebereiche entwickelt. Sie kombiniert Rohrmuffe, Flansch, Abdichtung und Mauerkragen in einer einteiligen Anschlusslösung und kann sowohl in Bodenplatten als auch in Wänden eingesetzt werden.

Über die Durchführung lassen sich unterschiedliche Medienleitungen führen, beispielsweise für Wasser, Elektroinstallationen, Heizung, Klima oder Kommunikation. Für mehrere Leitungen steht mit diboFLEX Multi-T zusätzlich eine Mehrfachdurchführung zur Verfügung.

Für Abwasserleitungen wurde hingegen die Variante diboFLEX TA entwickelt. Bei Sanierungsprojekten oder nachträglichen Durchführungen kann diboFLEX TS eingesetzt werden.

Welche Variante geeignet ist, hängt daher insbesondere vom Bauteil, der Art der Leitung, der Einbausituation und der zu erwartenden Wasserbeanspruchung ab.

Bei drückendem Wasser muss eine Rohrdurchführung höheren Anforderungen an die Dichtheit standhalten. Anders als bei reiner Bodenfeuchte oder nichtstauendem Sickerwasser wirkt hier hydrostatischer Druck auf die Abdichtung und die angrenzenden Bauteile. Schwachstellen an Durchdringungen können deshalb besonders schnell zu Wassereintritt und entsprechenden Bauschäden führen.

Für solche Anwendungen muss nicht nur die Durchführung selbst dicht sein. Ebenso entscheidend ist die zuverlässige Verbindung der Rohrdurchführung mit der umliegenden Bauwerksabdichtung.

Die Rohrdurchführungen von diboFLEX sind laut Produktunterlagen für Wasserbeanspruchungen von Bodenfeuchte bis zu drückendem Wasser mit einem Druck von bis zu 5 bar ausgelegt. Die Systeme verfügen über eine integrierte Abdichtung und können über ihren bitumierten Flansch unmittelbar mit Bitumenbahnen verbunden werden.

Damit eignen sie sich insbesondere für sensible Bereiche wie Bodenplatten, Kellerwände und andere erdberührte Bauteile.

Welche konkrete Ausführung für ein Projekt erforderlich ist, sollte jedoch immer anhand der vorhandenen Wasserbeanspruchung und der geplanten Abdichtung beurteilt werden. Die gesamte Abdichtung muss als funktionierende und möglichst durchgängige Schutzebene geplant und ausgeführt werden.

Ja. Bei entsprechend konstruierten Rohrdurchführungen können Bitumenbahnen direkt mit der Durchführung verbunden werden. Dadurch lässt sich die Rohrdurchführung in die flächige Bauwerksabdichtung integrieren und eine durchgängige Abdichtungsebene herstellen.

Genau darauf ist das System von diboFLEX ausgelegt. Die Rohrdurchführungen verfügen über einen fest mit der Rohrmuffe verbundenen Flansch. Dieser Flansch ist mit einem Bitumenring ausgestattet, sodass die Bitumenbahnen direkt mit der Durchführung verschweißt werden können.

Der Vorteil liegt vor allem in der vereinfachten Ausbildung des Anschlusses. Die Abdichtung muss nicht erst mit einer zusätzlichen separaten Konstruktion an das Rohr herangeführt werden. Stattdessen ist die Anschlussfläche bereits Bestandteil der Rohrdurchführung.

Neben Bitumenbahnen können die diboFLEX Durchführungen je nach Anwendung auch mit Dickbeschichtungen verbunden werden.

Gerade an Bodenplatten, Kellerwänden und anderen erdberührten Bauteilen ist ein sauber ausgeführter Übergang zwischen Flächenabdichtung und Rohrdurchführung entscheidend. Eine möglichst durchgängige Abdichtung hilft dabei, Feuchtigkeit und Wasser von der Gebäudekonstruktion fernzuhalten und potenzielle Schwachstellen an Durchdringungen zu reduzieren.

Eine Mehrfachdurchführung ermöglicht es, mehrere Rohre oder Medienleitungen gebündelt durch ein Bauteil zu führen. Sie kommt insbesondere dann zum Einsatz, wenn verschiedene Versorgungsleitungen auf engem Raum durch eine Bodenplatte oder Wand in ein Gebäude geführt werden sollen.

Typische Beispiele sind Leitungen für Wasser, Strom, Gas oder Telekommunikation. Statt für jede Leitung eine vollständig separate Durchführung vorzusehen, können mehrere Rohrstücke zu einer gemeinsamen Lösung zusammengefasst werden.

Mit diboFLEX Multi-T steht dafür eine serielle Mehrfachdurchführung zur Verfügung. Je nach Ausführung werden zwei bis fünf Rohrstücke miteinander verbunden. Die Konstruktion ist platzsparend und verfügt wie die klassische diboFLEX Durchführung über eine integrierte Anschlussmöglichkeit an die Bauwerksabdichtung.

Der integrierte Bitumenring ermöglicht es, Bitumenbahnen direkt mit dem Flansch zu verschweißen. Dadurch können auch mehrere Leitungsdurchführungen als Teil einer möglichst geschlossenen Abdichtungsebene ausgeführt werden.

Mehrfachdurchführungen sind vor allem bei Hausanschlüssen und Technikbereichen interessant, in denen verschiedene Medienleitungen konzentriert in das Gebäude geführt werden und gleichzeitig eine sichere Bauwerksabdichtung gewährleistet sein muss.

Bei Abwasserleitungen muss neben der Abdichtung der Gebäudehülle auch die Leitungsführung berücksichtigt werden. Abwasserrohre werden in der Regel mit einem definierten Gefälle verlegt, damit das Abwasser zuverlässig in Fließrichtung abgeführt werden kann. Eine geeignete Rohrdurchführung muss deshalb sowohl zur Einbausituation als auch zur vorgesehenen Leitungsführung passen.

Für diesen Anwendungsfall wurde diboFLEX TA entwickelt. Dabei handelt es sich um eine patentierte, einteilige Rohrdurchführung, die speziell für Abwasserleitungen in Fließrichtung – von innen nach außen – konzipiert wurde.

Wie bei den weiteren diboFLEX Varianten ist die Abdichtung bereits in das System integriert. Der bitumierte Flansch ermöglicht eine direkte Verbindung mit Bitumenbahnen und damit die Einbindung der Abwasserdurchführung in die Bauwerksabdichtung.

Laut Produktunterlagen ist diboFLEX TA gegen Bodenfeuchte, drückendes Wasser bis 5 bar und Radon geprüft beziehungsweise ausgelegt. Durch die kompakte Konstruktion kann die Durchführung zudem platzsparend eingebaut werden.

Damit eignet sich das System insbesondere für Abwasserleitungen, die sicher und dauerhaft durch Bodenplatten oder Wände nach außen geführt werden müssen.

Ja. Auch bei bestehenden Gebäuden können Rohrdurchführungen nachträglich eingebaut oder erneuert werden. Das ist beispielsweise notwendig, wenn im Rahmen einer Sanierung neue Versorgungsleitungen verlegt werden, technische Anlagen ergänzt werden oder eine bestehende Durchführung nicht mehr den Anforderungen entspricht.

Der nachträgliche Einbau unterscheidet sich jedoch vom Einbau im Neubau. Da Bodenplatte oder Wand bereits vorhanden sind, kann eine klassische einbetonierte Rohrdurchführung häufig nicht mehr in derselben Form eingesetzt werden.

Für solche Anwendungen wurde diboFLEX TS speziell als Sanierungsvariante entwickelt. Die gekürzte Rohrdurchführung kommt ohne den bei den Neubauvarianten vorgesehenen Mauerkragen aus und kann dadurch nachträglich in bestehende Bodenplatten und Wände eingebaut werden.

Auch bei dieser Variante verfügt der Flansch über eine bituminierte Anschlussfläche. Dadurch können Bitumenbahnen direkt mit der Durchführung verschweißt und die neue Rohrdurchführung in die bestehende beziehungsweise neu hergestellte Bauwerksabdichtung eingebunden werden.

Das System eignet sich sowohl für einzelne nachträglich benötigte Durchführungen als auch für umfangreichere Umbau- und Sanierungsmaßnahmen.
